Panel Pintu Kulit Tunggal Cold Roll Forming Machine Lebar Dari 400mm Sampai 600mm

5 Ton Hydraulic Uncoiler

1. Kerangka mesin: struktur pengelasan dengan pemotretan tahan tembakan

2. Deskripsi: Letakkan kumparan ke mandrel, silinder hidrolik akan mengencangkan kumparan.

3. Mulai mesin, motor akan menggerakkan mandrel pada awalnya, maka lembaran baja akan dilepaskan ke leveling

4. Listrik melepaskan kumparan, memperluas hidrolik, ketegangan

5. Kapasitas berat: 5 Ton

6. ID: 508mm

7. Daya Motor: 5,5 KW

8. Daya Sistem Hidraulik: 4 KW

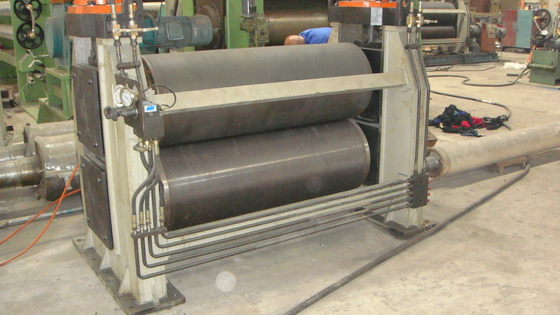

2). 7 Mesin Roller Leveling

1. 2 Rol mencubit makan, 7 roll leveling
2. meratakan diameter rol: sekitar Φ 90 mm
3. Leveling roller material: 40Cr kelas tinggi
4. Perlakuan panas dari leveling roller: permukaan perawatan quench frekuensi
5. Leveling daya motor: 4 KW

3). Mesin Pengumpan Servo

1. Daya motor servo: 3KW
2. Merek motor servo: YASKAWA (JEPANG)
3. Untuk secara akurat memberi makan lembaran ke mesin meninju sesuai dengan program yang ditetapkan

4). Mesin Hydraulic Pre-Punching

1. Meninju Mati: Cr12 Mov, proses quenching
2. Meninju ukuran Die: sesuai dengan gambar
3. Daya Punching: 15KW
4. Punching dikendalikan oleh PLC

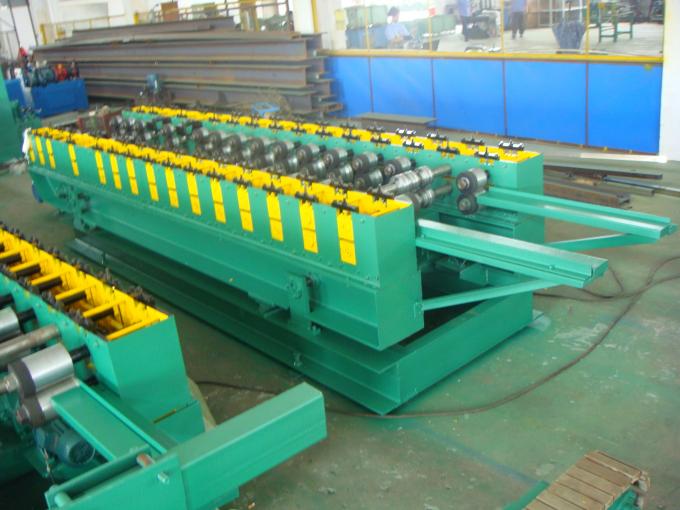

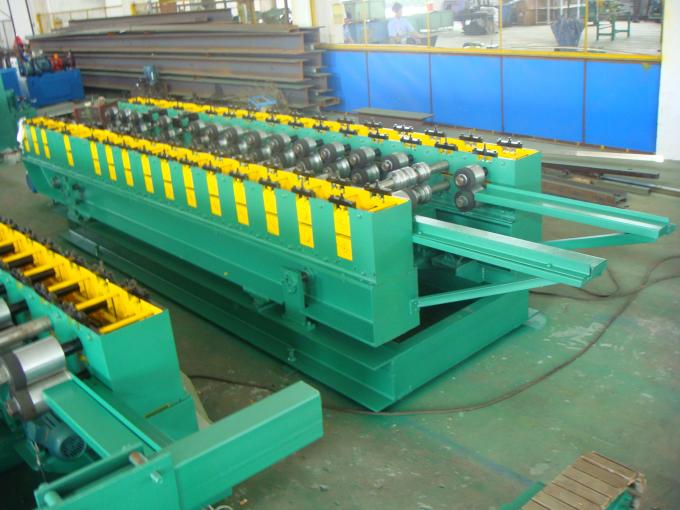

5). Mesin Roll Forming Kabel Utama

1. Membentuk ketebalan material: 1.5-2.5mm
2. Membentuk tipe material: GI atau Carbon Steel
3. Bingkai Mesin: perlakuan pengelasan dan pelapisan baja bermutu tinggi
4. Bahan Poros: 40Cr perlakuan temper baja kelas tinggi (HB220-260)
5. Diameter Poros: Φ 65mm
6. Bearing: bantalan HRB (Top merek Cina)
7. Roller Material: baja GCr15 kelas tinggi, dan permukaan rol dengan hard chrome ≥ 0.05mm
8. Forming Station: ≈ 18 stasiun
9. Kecepatan Pembentukan: 0-15m / min tidak termasuk meninju / memotong waktu
10. Membentuk Motor: ≈ 15KW
11. Lebar motor yang dapat diatur ≈ 1.5KW
12. Penyesuaian ukuran: penyesuaian daya listrik
13. Jenis penggerak: Drive Rantai

6). Tempat Pemotongan Hidrolik & Hidrolik

1. Jenis pemotongan: Hidrolik Pasca pemotongan setelah roll forming,
2. Saat Memotong, Mesin berhenti
3. Memotong bahan pisau: Cr12Mov , Quench treatment, HRC58-62
4. Daya Station Hidraulik: 15 KW

7). Sistem Kontrol PLC

1. Seluruh lini dikendalikan oleh PLC impor, layar sentuh LCD antarmuka manusia-mesin. Orang-orang berinteraksi dengan PLC. Operator dengan mengatur program agar berjalan secara otomatis (kontrol terprogram) untuk memantau dan mengontrol proses, untuk mencapai operator untuk mengontrol jalur produksi dan memodifikasi parameter kontrol, dan memantau status peralatan secara real-time, parameter operasi, dan indikasi gangguan. Seting panjang kerja pengaturan digital, panjang potongan pekerjaan disesuaikan. Pemantauan real-time status operasi peralatan dan indikasi gangguan.
2. Operasi: manual / otomatis. Lebih mudah untuk pemeliharaan dengan model manual dan ada berhenti darurat bawah di atasnya.

8). Run-out Table

1. Bentuk: Struktur pengelasan baja, rak keluar tanpa daya
2. Kuantitas: 1 buah
